Магнитные трековые системы – современное решение для организации освещения в жилых, коммерческих и общественных пространствах. Они позволяют легко перемещать и переконфигурировать светильники без дополнительных инструментов. И в этой статье рассмотрим, как произвести монтаж магнитных треков основных видов, и как осуществить их подключение.
Содержание:
- Виды магнитных трековых светильников
- Основные этапы монтажа
- Подробнее о монтаже
- Накладной шинопровод
- Монтаж магнитного шинопровода в натяжной потолок
- Монтаж магнитного трека в гипсокартонный потолок
- Установка подвесных моделей
- Подключение магнитного шинопровода
- Подключение нескольких групп светильников
- Вывод
Виды магнитных трековых светильников
Всего существует три вида магнитных шинопроводов, и у каждого есть свои особенности монтажа:
- Накладной– крепится непосредственно на потолок или стену.
- Подвесной– как правило, это та же модель накладного шинопровода, но фиксируется она на специальных подвесах, создавая эффект парящего освещения.
- Встраиваемый– монтируется в подвесные конструкции. Условно можно разделить на два подвида: для монтажа магнитного шинопровода в гипсокартон и для установки в натяжной потолок.
Основные этапы монтажа
Как мы отметили ранее, вид и конструкция напрямую влияет на установку. Однако внушительная часть работ от этого не зависит и является одинаковой для всех разновидностей. В целом, последовательность выглядит следующим образом:
1. Подготовка и планирование
- Определите расположение трека и светильников. Это стоит сделать до того, как будет смонтирован потолок.
- Проверьте наличие необходимых инструментов (дрель, уровень, отвертка, тестер напряжения), если вы будете выполнять работы сами. Если нет – найдите опытного исполнителя.
- Рассчитайте нагрузку на сеть и выберите подходящий блок питания, так как в большинстве случаев магнитные треки питаются не переменным, а постоянным током. Напряжение БП должно соответствовать рабочему напряжению выбранной трековой системы. Рекомендуемая мощность блока питания рассчитывается как сумма мощностей всех светильников в шинопроводе плюс 20% «запаса».
2. Монтаж
В зависимости от типа конструкции способы крепления различаются. Подробнее о них расскажем далее по тексту.
3. Подключение магнитного трека к электропитанию
- спланируйте и проложите электропроводку к месту подключения;
- подключите БП к шинопроводу;
- подключите провода питания к БП;
- проверьте работоспособность системы.
Важно: все электромонтажные работы за исключением итоговой проверки осуществляются с отключенным в щитке электричеством. Если вы не уверены в своих силах и знаниях, доверьте этот этап профессиональному электрику.
Кроме того, у подключения также есть ряд тонкостей, к которым мы еще вернемся чуть позже.
Подробнее о монтаже
А теперь, как и обещали, расскажем о тонкостях монтажа каждого вида отдельно и подробнее.

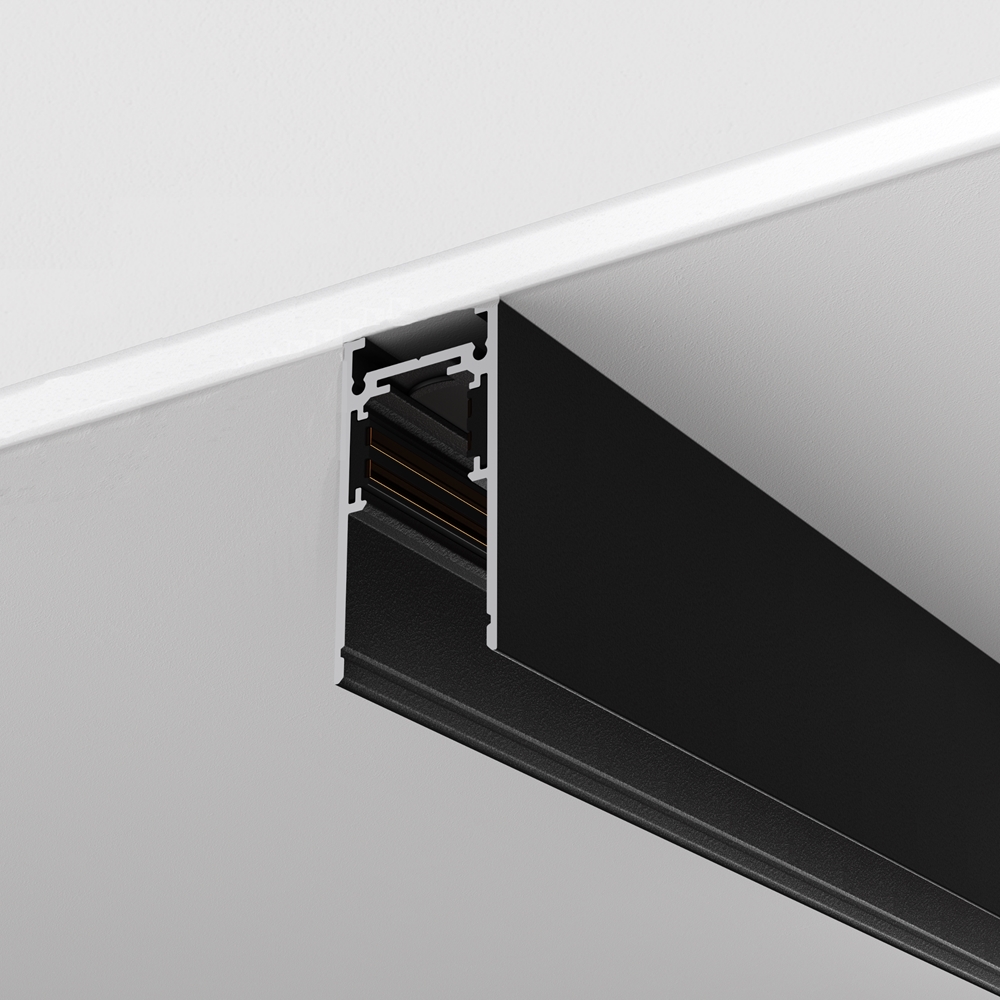

Накладной шинопровод
Накладные модели, пожалуй, монтировать проще всего. Однако работа все равно требует аккуратности, так как все элементы оказываются в прямом смысле на виду.
- Нарежьте трек согласно проектным размерам. Резка допускается в любом месте;
- Просверлите отверстия для ввода кабеля питания и снимите фаски;
- Соедините отрезки шинопровода с помощью коннекторов и установите заглушки;
- В варианте без фиксаторов разметьте места крепления на потолке в соответствии с монтажными отверстиями в шине. Просверлите отверстия и установите дюбели. При использовании фиксаторов для накладного шинопровода закрепите их на поверхности с интервалом 60см;
- Введите кабель питания в шинопровод, через подготовленное отверстие;
- Приложите шинопровод вплотную к поверхности и поверните рычаги на фиксаторах. В варианте без фиксаторов просто зафиксируйте шинопровод саморезами в дюбели.

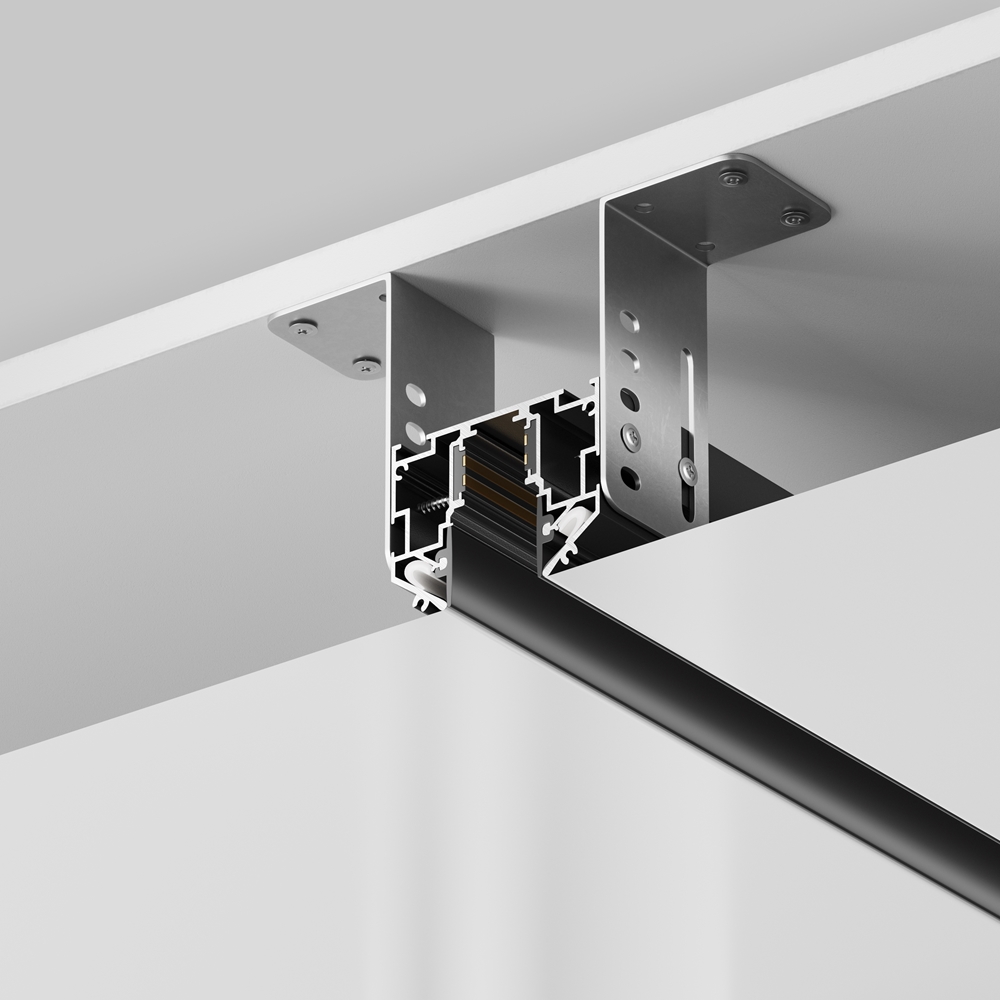

Монтаж магнитного шинопровода в натяжной потолок
Модели для натяжного потолка устанавливаются, как правило, следующим способом:
- Нарежьте шинопровод необходимой длины;
- Просверлите монтажные отверстия и отверстия для ввода провода питания;
- Соберите все части профиля и шинопровода. Если требуется, установите заглушки;
- Закрепите шинопровод на поверхности потолка с помощью монтажных уголков и саморезов. Натяните полотно потолка и проклейте края гарпунов по всей длине шинопровода;
- Сделайте прорезь между гарпунами;
- Заправьте гарпуны в пазы профиля и проклейте его в профиле;
- Аккуратно подрежьте полотно и подклейте к заглушке. Шинопровод готов к эксплуатации.
Некоторые модели дополняются специальным монтажным профилем-держателем, который служит посадочным местом для трека, а также удерживает края ПВХ-полотна. В таком случае, сначала по вышеописанной инструкции устанавливается этот профиль, а потом уже в него защелкивается основной шинопровод.

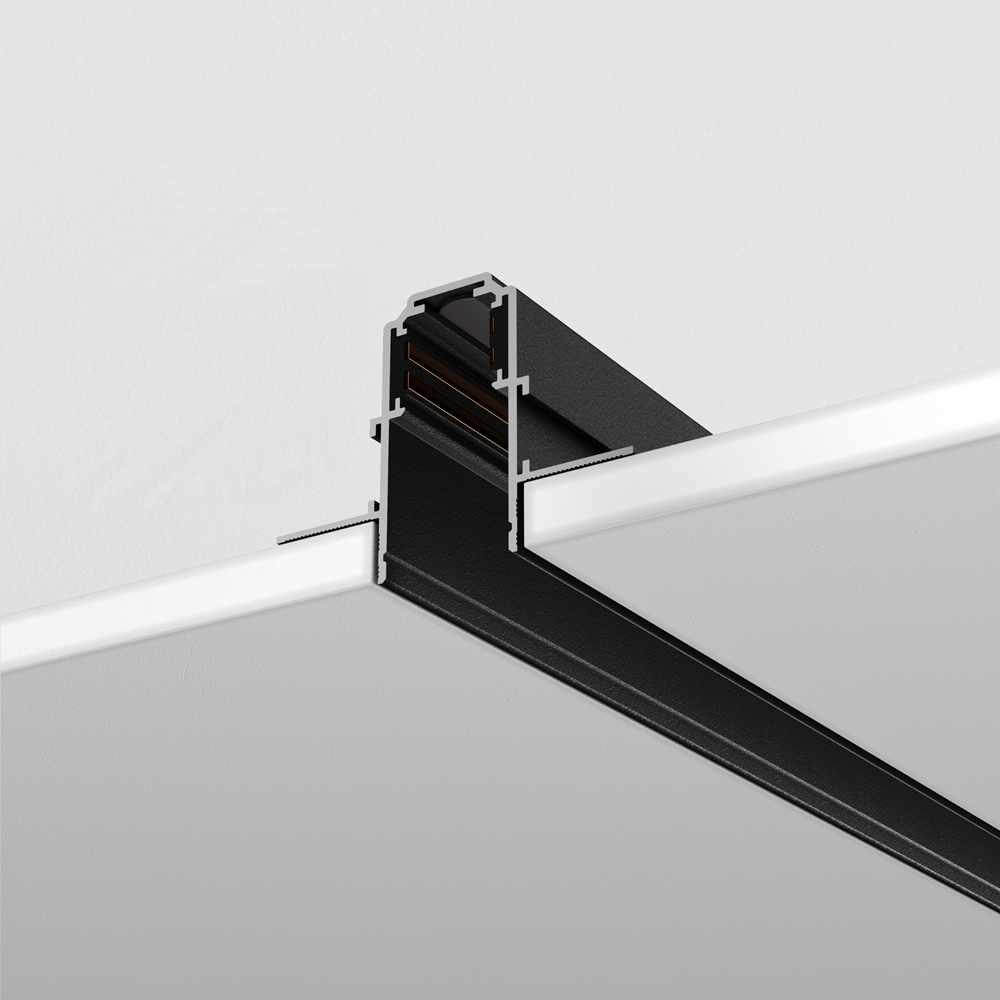

Монтаж магнитного трека в гипсокартонный потолок
Нарежьте шинопровод согласно проектным размерам, предварительно сняв токоведущие дорожки. Резка допускается в любом месте под любым углом. Резка шинопровода осуществляется торцовочной пилой;
- Просверлите отверстия для ввода кабеля питания и снимите фаски;
- Соедините отрезки шинопровода с помощью коннекторов и установите заглушки;
- Установите потолочный профиль с соблюдением необходимых размеров;
- Введите питающий провод в шинопровод и подключите его к вводу питания или встраиваемому блоку питания;
- Установите шинопровод в монтажный паз и закрепите саморезами;
- Установите гипсокартон вплотную к стенкам шинопровода и закрепите саморезами. Приклейте слой стеклотканевой сетки. Покройте гипсокартон шпатлевкой в один уровень со стенками шинопровода.
В зависимости от формы самого трека, может потребоваться частичный демонтаж гипсокартона или, что гораздо лучше, установка треков в процессе установки гипсокартонных плит.

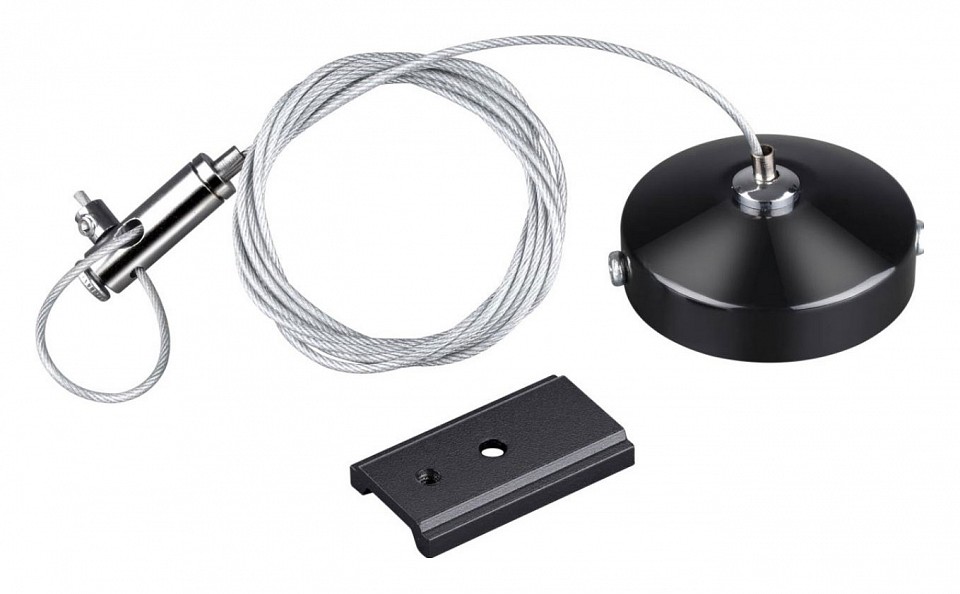

Установка подвесных моделей
- Закрепите потолочные крюки или анкеры. Рекомендуемый расчет точек крепления – подвес через каждый метр шинопровода. То есть, 2-метровый отрезок трека можно подвесить на 3 троса, установив их в 3 потолочных анкера. Расстояние между анкерами лучше отмерять одинаковое, с небольшими отступами от предполагаемого края трека, чтобы в итоге крепление выглядело эстетично;
- Закрепите тросы или декоративные цепи на потолке;
- Закройте крепеж комплектными декоративными колпаками;
- Отрегулируйте высоту подвеса. Трос обычно идет с запасом, а в монтажных скобах, крепящихся к шинопроводу, присутствует цанга, которая позволяет закрепить их на необходимой высоте. Для регулировки можно воспользоваться рулеткой или, что лучше, лазерным уровнем. Лишние хвосты обкусите кусачками, оставив запас в 5-8 см. Запас скроется в пазу с обратной стороны трека;
- Подвесьте трек на монтажных скобах;
- Подключите провода. Для этого их придется вывести из потолка и опустить к подвешенному треку или использовать токопровод – подвесной трос с проводкой.
Подключение магнитного шинопровода
Тут есть два типовых варианта:
- К внешнему блоку, который монтируется на потолке. Такой вариант удобен, например, для натяжного потолка, под которым можно скрыть внешний БП.
- К встроенному блоку – он, как и светильники, устанавливается непосредственно в трек, обычно с одного из концов.
Непосредственно схема подключения магнитного шинопровода точно такая же, как у обычной розетки (фаза + ноль и, опционально, заземление): понадобится ровно тот же набор инструмента и оснастки, например, провод, и монтажные клеммы.
Еще раз напомним: перед проведением электромонтажных работ не забудьте отключить напряжение в щитке!
Подключение к внешнему блоку питания
- Определите место установки БП. Есть два варианта: рядом с треком или в электрощите.
- Соедините выход БП (12, 24 или 48 В) с контактами трека.
- Подведите кабель от сети 220В ко входу БП.
- Установите светильники.
- Убедитесь в работоспособности системы.

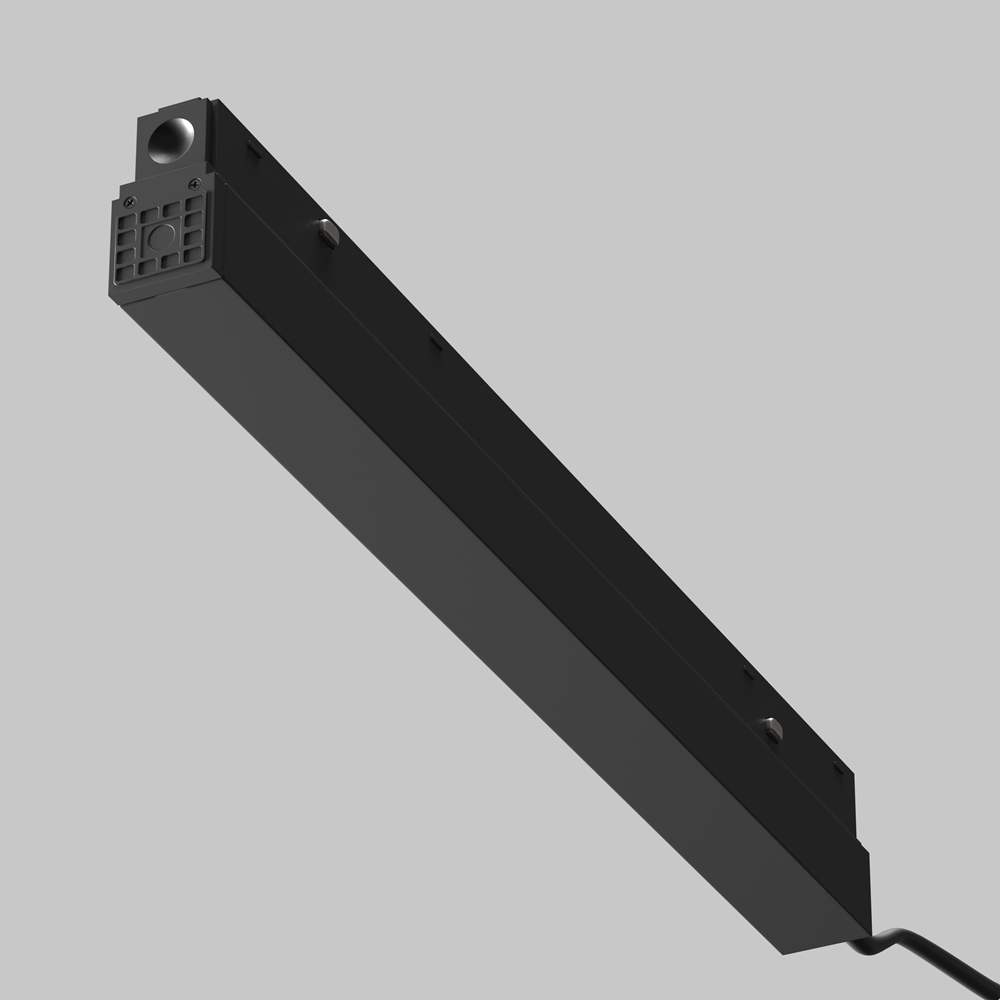

Подключение к компактному БП, устанавливающемуся внутрь трека
Компактные БП для магнитных систем выглядят так:
- Вставьте БП в трек.
- Подключите входные провода (220В) к сети.
- Убедитесь, что выходные контакты соединены с токопроводящей шиной в треке.
- Установите светильники.
- Проверьте работоспособность системы.
Подключение нескольких групп светильников
Одно из существенных отличий магнитного от «обычного» шинопровода в том, что он может быть только однофазным, тогда как в обычном исполнении они могут быть трехфазными. В последнем случае на одном треке можно разместить несколько независимо работающих групп светильников.
С учетом этой особенности, схема подключения магнитных треков всегда одинакова: одна группа светильников – один трек – один БП – одна клавиша на выключателе.
Вывод
Монтаж магнитных трековых систем требует точности на этапе планирования и аккуратности при монтаже. Причем с самого начала приходится учитывать не только собственные пожелания в количестве света в комнате (или числе источников), но и технические особенности монтажа и конструкцию конкретной модели магнитной трековой системы. Однако, если подойти к вопросу комплексно, в итоге вы будете вознаграждены красивой и очень функциональной системой освещения, менять которую не захочется долгие годы, а масштабировать будет очень просто.
И, как всегда, напоминаем, что реализовать такой сложный проект вовсе не обязательно самостоятельно. Всегда можно обратиться к профессионалам.
