Основные причины популярности магнитного шинопровода – его универсальность и масштабируемость. Организовать общее освещение в квартире? Легко. Точечную подсветку в торговом зале или кафе? Пожалуйста! Перенаправить светильник, добавить еще один источник света – дело пары минут. В свою очередь, подобная гибкость – следствие модульной конструкции. И именно о модулях, из которых состоит магнитный шинопровод, мы и расскажем в этой статье подробнее.
Содержание:
Небольшая справка
Магнитный шинопровод – это одна из самых современных разновидностей столь модных сейчас трековых систем освещения. Трековая система освещения, в свою очередь – это модульная система на основе шины (трека) с интегрированной линией питания, в которую устанавливаются отдельные источники света.
Ключевое отличие магнитного шинопровода от «обычного» – способ крепления светильников на сам трек. А именно наличие мощных магнитов вместо механического крепления. Магниты, с одной стороны, обеспечивают надежное крепление, с другой – быстрый монтаж/демонтаж и изменение расположения светильников на треке.
Более подробную информацию о магнитном шинопроводе можно найти в прошлой статье.
Основные части магнитного шинопровода
Разобравшись с базовой теорией, перейдем к основной теме: основным элементам (или модулям), из которых и складывается полноценная система.
Трек

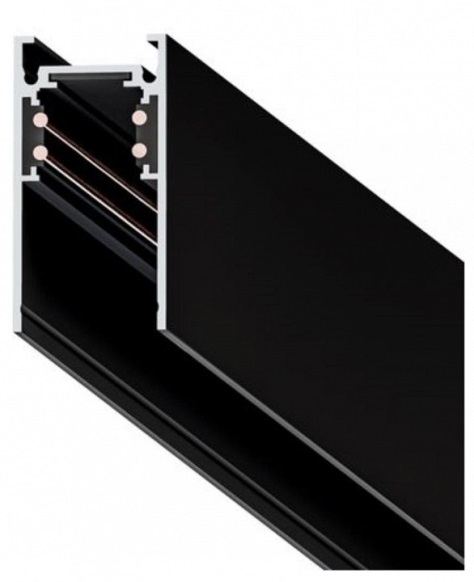

В основе всех трековых систем лежит трек, который также называют шинопроводом или шиной. Он представляет собой металлический (обычно алюминиевый) П-образный профиль, внутри которого расположены линии питания. Относительно питания магнитных систем есть два важных примечания:
- Они исключительно однофазные, то есть, на одном треке можно организовать только одну независимую группу освещения. «Обычные» трековые системы могут быть трехфазными (четырехжильными), что позволяет на одном контуре организовать до 3 независимо управляемых групп светильников.
- Питаются они, в основном, от 24 или 48 В постоянного тока, поэтому очень безопасны в эксплуатации.
Еще один интересный момент: магниты для крепления могут быть установлены как в сам трек (в этом случае они скрыты под защитной алюминиевой пластиной), так и в модули светильников. Стоит отметить, что шины и сами светильники разных производителей не взаимозаменяемы.
Кроме того, у треков есть дополнительная классификация по методу монтажа. Они бывают:
- накладными,
- встраиваемыми в гипсокартонный потолок,
- встраиваемыми в натяжной потолок,

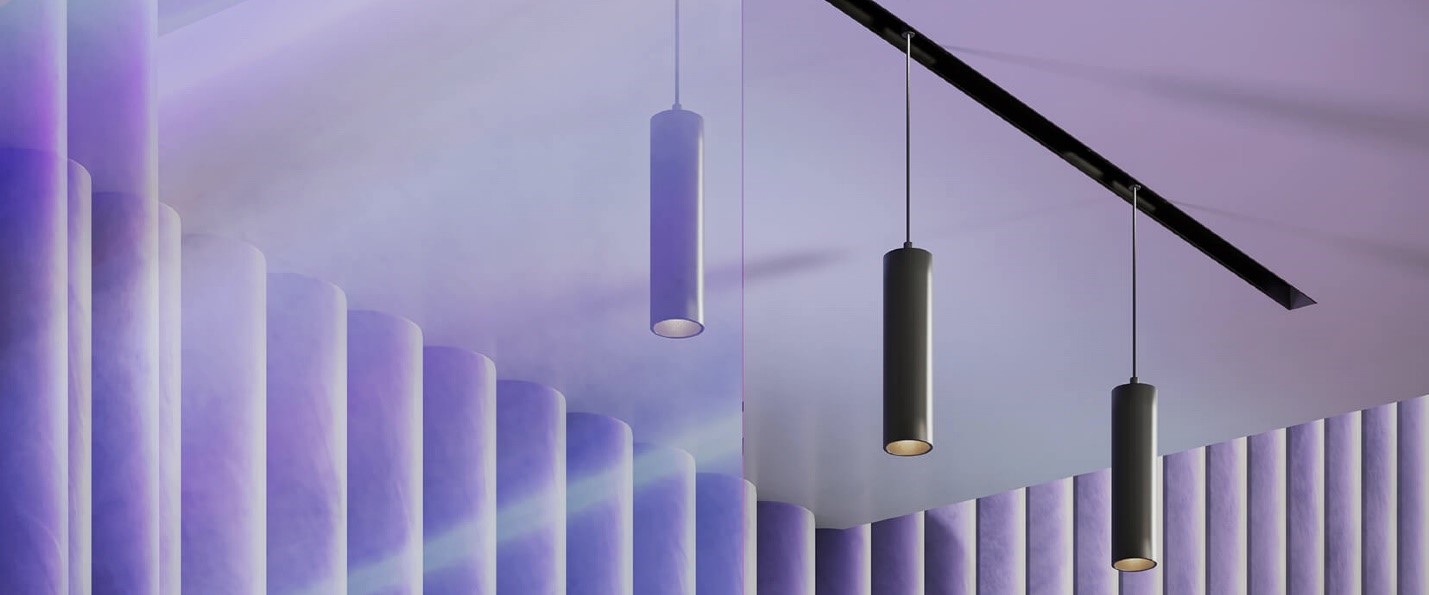

- подвесными – подвешиваются к потолку на тросах, шнурах или цепочках вместе со светильниками.

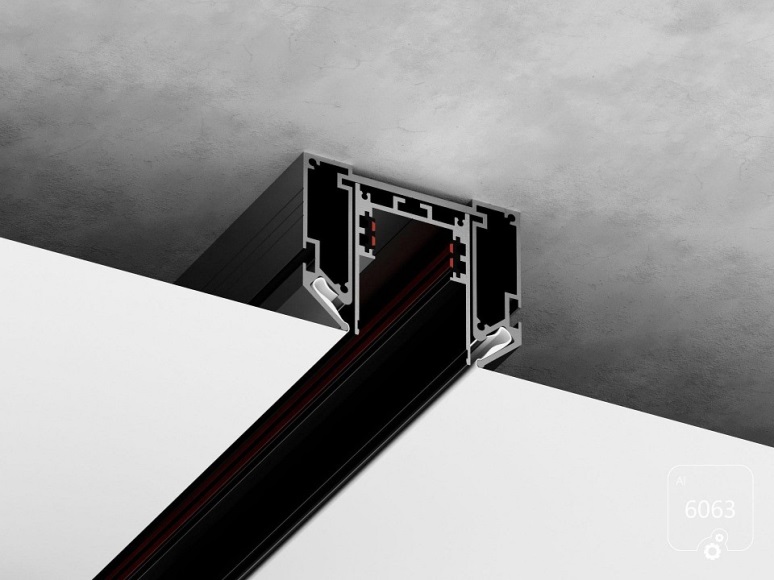

Встраиваемые модели часто устанавливаются через дополнительный алюминиевый держатель трека – профиль с крепежом (для гипсокартона или натяжного потолка) по бокам и П-образной выемкой под стандартный трек.
Есть и определенные различия в форме. В основном, шины имеют П-образное поперечное сечение, но у подвесных моделей П-образный паз под модули может быть заключен в цилиндрический внешний корпус. На работу это никак не влияет, но с точки зрения эстетики и стиля может быть достаточно важно.
Блок питания
Поскольку в магнитных системах, как правило, используется не привычный переменный ток 220 В, а постоянный, с более низким напряжением, для подключения системы нужен отдельный блок питания (его также называют драйвером или сетевым адаптером), который и преобразует переменное напряжение в сети в постоянное требуемой величины.
Блоки питания бывают встраиваемые в шинопровод и внешние. Встраиваемые БП выглядят как прямоугольные модули с отрезком кабеля. Кабель подключается к проводке, а модуль устанавливается в трек. За подачу напряжения по шине отвечают медные контакты, касающиеся установленных в треке шин питания.
Блок нужно подбирать с учетом нескольких моментов:
- блок и шинопровод должны относиться к одной серии в каталоге производителя, чтобы гарантировать совпадение геометрии и возможность установки
- выходное напряжение питания блока должно совпадать с напряжением питания светильников,
- мощность блока питания должна быть минимум на 20% выше суммарной мощности светильников, установленных в шинопровод и подключаемых к нему.
Есть и еще один вариант выбора – отталкиваясь от понравившихся моделей светильника, поскольку они будут частью интерьера, а блок – нет, так как он обычно целиком утапливается в профиль.
Что касается внешних блоков питания, то можно использовать любой подходящий по напряжению и мощности блок питания для светодиодной ленты. Обычно он прячется за потолком, а от него идет кабель питания к специальному вводу питания (токоподводу), устанавливаемому в магнитный шинопровод.
Соединители

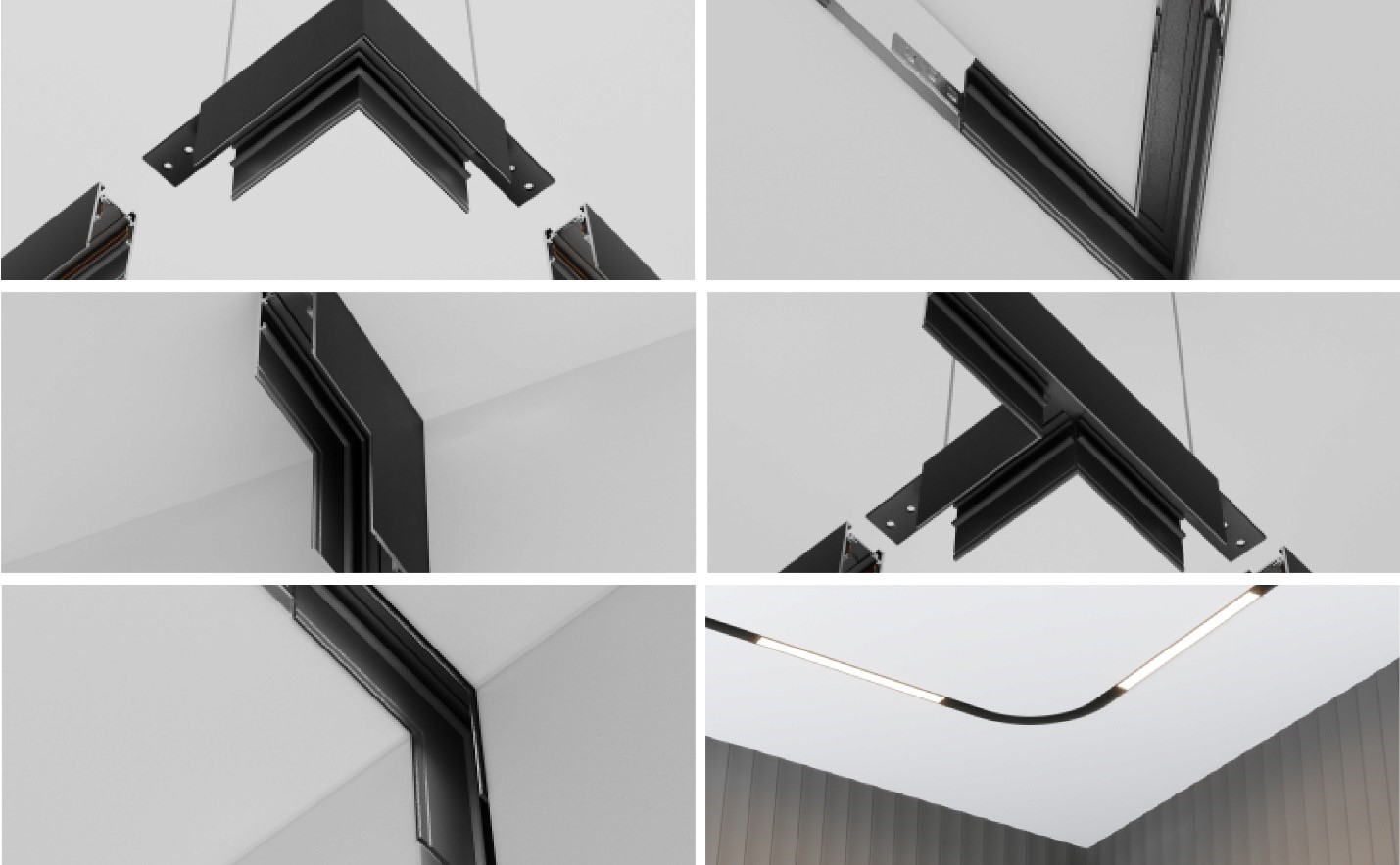

Сам трек практически всегда (за исключением некоторых подвесных вариантов) представляет собой отрезки прямого профиля различной длины. И для того, чтобы собрать из них систему нужной формы, используются различные механические соединители, которые вставляются в торец.
Коннекторы бывают разной формы:
- прямые (линейные),
- угловые (Г-образные или L-образные),
- Т-образные,
- Х-образные,
- гибкие (линейные, Т- или Х-образные),
- радиусные.
Собственно, именно большое разнообразие соединителей и позволяет создавать системы освещения разной формы и сложности. Помимо них при сборке также используют заглушки.

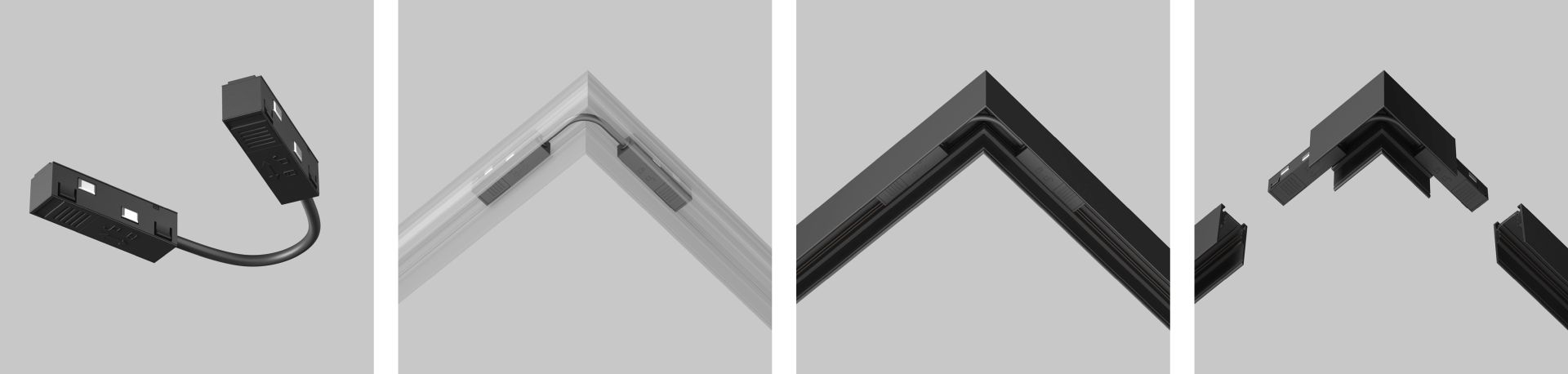

Кроме того, для передачи питания с одного участка шинопровода на другой ещё понадобятся электрические коннекторы, соответствующие форме механического соединения: прямые, угловые, Т-образные, гибкие, радиусные. Как правило, они представляют собой пару соединенных между собой кабелем адаптеров питания:
Крепежные элементы
В отличие от коннекторов, они используются для крепления всей системы или ее отдельных частей. Их условно можно разделить на три группы:
- соединительные пластины для накладного монтажа,
- комплекты подвесов (тросы плюс винты и дюбели) для подвесного,
- профили-держатели.
Светильники

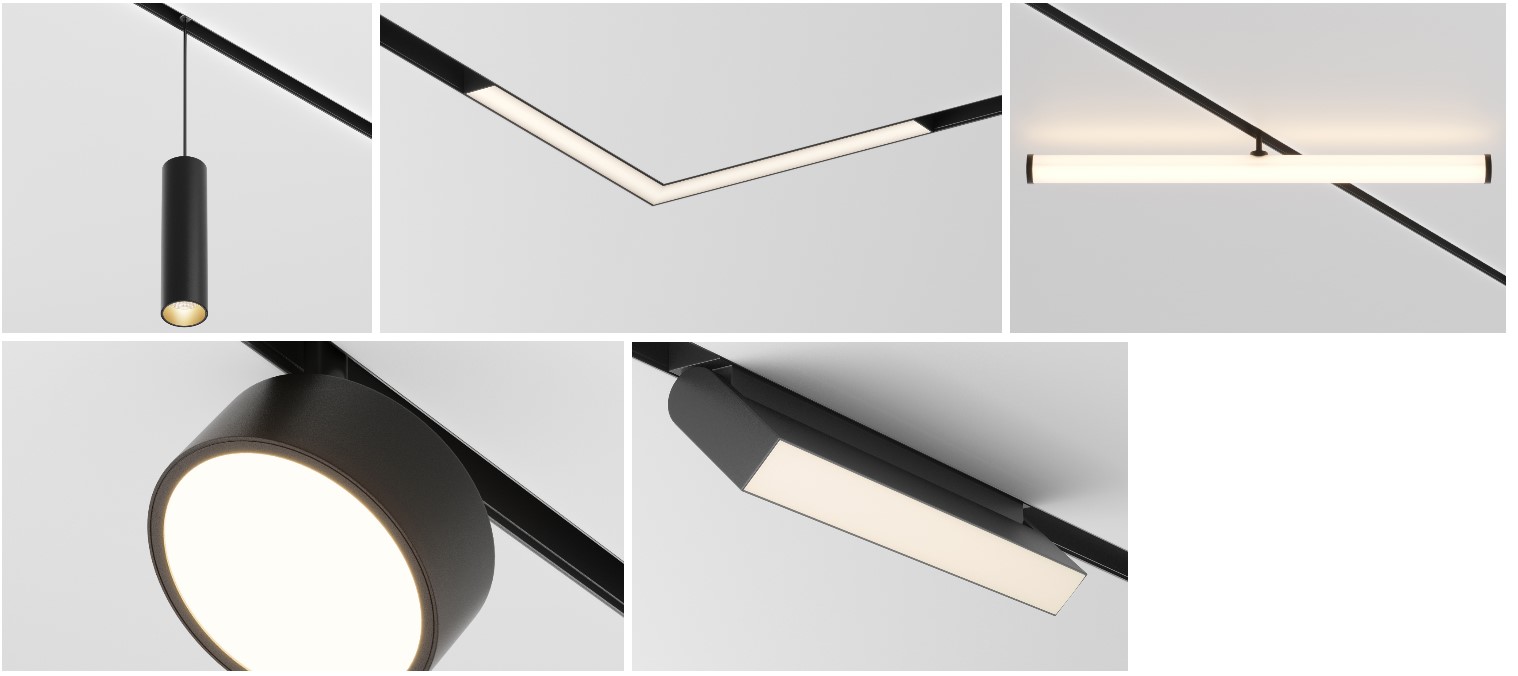

Ну и, наконец, основная (с точки зрения пользователя) часть – светильники. Здесь кроется еще одно преимущество любой трековой системы – большое разнообразие типов и моделей источников света:
- точечные (споты),
- линейные,
- поворотные,
- подвесные.
Условно их можно разделить на две группы:
- для организации общего освещения – обладают широким углом оптической части светильника, подсвечивая относительно большую область;
- для локальной (точечной) подсветки – споты и прочие модели с узким световым пучком, создающие акцентное освещение.
Самое большое удобство в том, что на треке можно не только менять количество источников света, добавляя или убавляя их по необходимости, но и комбинировать их, на одной системе создавая и общее, и локальное освещение.
Заключение
Магнитный шинопровод — это инновационное решение, которое сочетает в себе функциональность, эстетику и удобство. Благодаря своей модульности и простоте монтажа, такие системы становятся все более популярными в современных интерьерах. И теперь, понимая его основные части и их функции, вы сможете более эффективно использовать этот тип светильников для создания качественного и гибкого освещения. А если с этим у вас возникнут сложности, мы всегда будем рады помочь воплотить ваши идеи в законченный проект.
